Охладит ли промышленный вентилятор комнату? Факты на уровне двигателя, математические расчеты воздушного потока и чеки для покупки

Охладит ли промышленный вентилятор комнату? Ответ в одной строке

Да, промышленный вентилятор охладит комнату, и обычно он будет делать это, используя лишь часть электроэнергии, необходимой кондиционеру. Меняется не температура воздуха, а скорость, с которой тепло покидает кожу человека. В мастерской размером 6 х 5 х 3,5 м осевой вентилятор диаметром 750 мм, работающий со скоростью примерно 18 000 м3/ч, позволяет людям комфортно работать при показаниях настенного термометра 30 градусов по Цельсию — температуре, при которой неподвижный воздух уже через несколько минут становится угнетающим.

Прежде всего стоит четко обозначить предел: вентиляторы перемещают тепло, а не уничтожают его. Если помещение герметично и вентилятор — единственная машина, работающая внутри него, собственные потери двигателя добавляют тепла в воздух. Даже в этом случае, при измерении на человеке, вентилятор правильного размера по-прежнему обеспечивает ощутимый прирост комфорта примерно на 3–5 градусов Цельсия. Вот почему мастерские, упаковочные цеха, погрузочные площадки, сварочные камеры и складские проходы охлаждаются в первую очередь за счет движения воздуха, а затем за счет охлаждения.

Три числа определяют, будет ли ответ для вашей комнаты «да» или «нет»: скорость воздуха, который фактически достигает людей, количество смен воздуха в час и относительная влажность. Если увеличить скорость первого выше 1 м/с, а второго выше 10 Ач, и в большинстве случаев с сухим или умеренным климатом промышленный вентилятор будет нести всю охлаждающую нагрузку самостоятельно.

Как движение воздуха оказывает охлаждающее воздействие на кожу человека

Комфортное охлаждение от вентилятора построено на двух физических каналах, работающих одновременно. Первый – конвекция. В неподвижном воздухе коэффициент конвективной теплопередачи на коже человека составляет около 3–4 Вт/м2К. Поднимите скорость воздуха до 2 м/с, и она поднимется примерно до 8–12 Вт/м2К. На поверхности тела площадью около 1,8 м2 эта разница эквивалентна нескольким сотням ватт дополнительного тепла, покидающего тело каждый час.

Второй путь – испарение. Испаряющийся пот удаляет около 2400 кДж на литр. Тем не менее, воздух удерживает насыщенный микрослой влаги на коже, поэтому пот остается там, ничего не делая. Движущийся воздух постоянно заменяет этот слой, и тело теряет тепло по пути, который вообще не имеет ничего общего с температурой воздуха.

Что говорят стандарты о повышенной воздушной скорости

Стандарт ASHRAE 55 рассматривает повышенную скорость воздуха как законную стратегию обеспечения комфорта. Благодаря контролируемому пассажирами движению воздуха приемлемая комфортная температура в помещении может быть повышена примерно на 2,5–3 градуса Цельсия при скорости воздуха около 1,2 м/с и более при более высоких скоростях. На практике это означает, что производственный цех, которому в противном случае потребовалось бы механическое охлаждение при температуре 28 градусов по Цельсию, может оставаться продуктивным при температуре 31 градус по Цельсию, если воздух движется правильно.

Цепь важнее вентилятора

Мотор, лезвие, скорость воздуха, комфорт. Цепь сильна настолько, насколько прочно ее самое слабое место. Высокоэффективный двигатель, приводящий в движение лезвие с неправильным наклоном, производит шум без броска. Хорошо спроектированное лезвие, приводимое в движение двигателем, который теряет скорость под нагрузкой, обеспечивает комфортные первые пять минут и разочаровывающие следующие пять часов. Когда покупатели спрашивают, почему один 750-мм вентилятор превосходит другой с той же паспортной мощностью, обычно ответом является эта цепочка.

Почему термометр не движется: тепловой баланс внутри герметичного помещения

Каждый ватт электроэнергии, потребляемый вентилятором, в конечном итоге превращается в тепло внутри здания. Таким образом, промышленный вентилятор мощностью 1,1 кВт также является обогревателем мощностью 1,1 кВт, примерно 3750 БТЕ/ч. В герметичном помещении без вытяжного канала эта энергия накапливается, и температура воздуха может повыситься на 0,5–1,5 градуса Цельсия в течение первых двух часов работы, даже если пассажиры чувствуют себя прохладнее.

В тот момент, когда вентилятор используется для отвода воздуха, картина меняется. Теплый воздух покидает помещение, его заменяет наружный или коридорный воздух, и фактическая температура падает. Сбалансированная система поставок и извлечения стабилизирует это падение, а не позволяет ему дрейфовать. Вот почему один и тот же вентилятор может быть устройством комфорта в одной установке и настоящим устройством контроля температуры в другой.

Прочтите таблицу с точки зрения человека, стоящего в потоке воздуха, а не с точки зрения датчика на стене. Термометр сообщает, что находится в комнате. Человеческое тело сообщает о том, что оно испытывает. Оба прочтения верны, и оба описывают разные вещи.

Математические расчеты воздушного потока: CFM, объем помещения и воздухообмен в час

Расчет размеров достаточно краток, чтобы его можно было выполнить на бумаге. В метрических единицах требуемый расход воздуха в м3/ч равен объему помещения в м3, умноженному на целевой воздухообмен в час. В британских единицах требуемый CFM равен объему помещения в кубических футах, умноженному на воздухообмен и разделенному на 60.

Возьмите зал размером 10 х 8 х 4 м. Объем 320 м3. При 10 сменах воздуха в час вентилятор должен перемещать 3200 м3/ч, при 20 Ач он должен перемещать 6400 м3/ч, а при 30 Ашх.ч. он должен перемещать 9600 м3/ч. Для занятой производственной площади с небольшой активностью обычным является диапазон от 15 до 25 ACH. Хранение без людей внутри выдерживает гораздо меньше.

Типичные диапазоны воздушного потока по классам вентиляторов

Расстояние броска имеет такое же значение, как и громкость. Хороший осевой напольный вентилятор диаметром 750 мм проталкивает последовательную воздушную струю примерно на 15–25 м, прежде чем ее скорость упадет ниже 0,5 м/с. За пределами этого расстояния воздух все еще движется, но уже не чувствуется охлаждения. Если дальний конец 40-метрового зала нуждается в комфорте, два вентилятора, работающие в одном направлении, побеждают один больший вентилятор, направленный на дальнюю стену.

Какой тип вентилятора подходит для какой комнаты

Классы фанатов не взаимозаменяемы, и несоответствие обычно проявляется либо в зря потраченных деньгах, либо в зря потраченном воздухе. Высокоскоростной напольный вентилятор, направленный на низкий потолок склада, просто направляет горячий воздух на людей внизу. Тихий потолочный агрегат в сварочном отсеке ничего не вытягивает.

Для помещений, где люди стоят в пределах нескольких метров от воздушного потока, практичным выбором будет осевой агрегат с хорошо сбалансированной лопастью и конденсаторным двигателем. Для стеллажа длиной 60 м большой потолочный вентилятор с медленными лопастями и безредукторный двигатель с прямым приводом выигрывают как по уровню шума, так и по энергопотреблению.

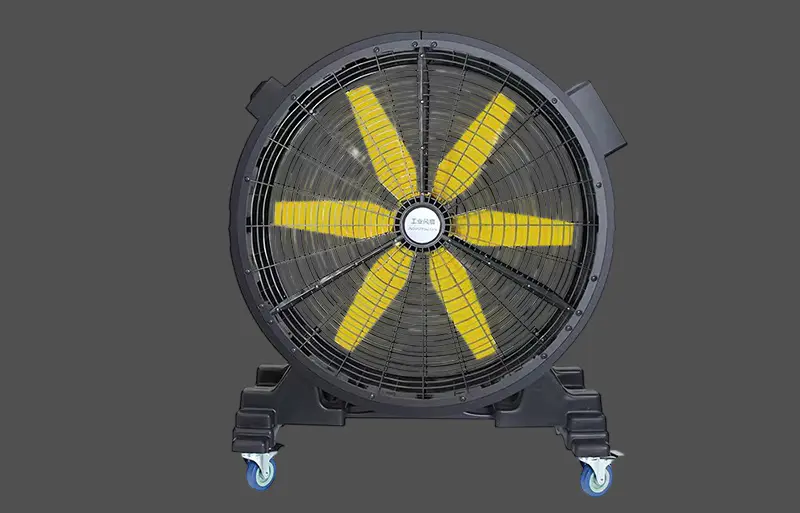

Промышленный вентилятор туманообразования и охлаждения серии ZP Мобильный вентилятор туманообразования для литейных цехов, ферм и открытых площадок; центробежное распыление и большой резервуар охлаждают открытые помещения, где кондиционирование воздуха нецелесообразно. Посмотреть продукт →

Двигатель внутри вентилятора решает, действительно ли он охлаждается

Покупатели сравнивают показатели расхода воздуха на этикетке и редко открывают корпус мотора. Вот где настоящая разница. Два вентилятора могут перемещать один и тот же объем воздуха в первый день и резко расходиться к шестому месяцу, поскольку стабильность скорости, повышение температуры и качество подшипников живут внутри двигателя.

Практический результат прост: ЕС-двигатель или трехфазный двигатель, который поддерживает свою скорость при повышении температуры окружающей среды, сохраняет стабильность воздушной струи в течение всей смены. Двигатель с экранированными полюсами в той же раме медленно замедляется по мере нагрева, и охлаждающий эффект на полу незаметно исчезает, и никто не замечает почему. Проектировщики, проектирующие вентиляционное оборудование, обычно работают от двигателя наружу, а не от лопасти внутрь.

Мы производим более 10 миллионов двигателей в год для стиральных машин, кухонных вытяжек, кондиционеров, вентиляторов и систем вентиляции, а проекты вентиляторов, которые удовлетворяют конечных пользователей, почти всегда являются теми, в которых кривая двигателя была согласована с кривой нагрузки на лопасти на этапе чертежа. Оборудование принудительной вентиляции живет или умирает от этой спички. Команды, которые указывают двигатели вентиляторов На ранних стадиях проекта обычно тратят меньше времени на устранение жалоб на слабый поток воздуха на более позднем этапе.

Промышленный вентилятор против кондиционера: нагрузка, стоимость и комфорт

Вентиляторы и охлаждение решают разные проблемы, и сравнение их только по температуре приводит к неправильной покупке. Важное сравнение охватывает то, что каждая система делает с комнатой, сколько стоит ее эксплуатация и насколько хорошо она справляется с пылью, дымом и открытыми дверями.

Гибридная схема обычно является самой разумной: промышленный вентилятор несет общую комфортную нагрузку по большому объему, а меньшая зона с кондиционированием воздуха обслуживает комнаты контроля качества, электронные столы или серверные ниши, где температура и влажность должны поддерживаться в допустимых пределах. Такое разделение позволяет сконцентрировать капитальные расходы там, где оно фактически меняет объемы производства бизнеса.

Испарительное охлаждение: когда одного перемещения воздуха недостаточно

Существует четкая разделительная линия. При относительной влажности ниже 50 процентов испарительный охладитель снижает реальную температуру воздуха на 5–12 градусов Цельсия, поскольку вода поглощает скрытое тепло, испаряясь в поток воздуха. При влажности выше 65 процентов та же машина добавляет влагу и почти ничего не производит. Вентилятор, напротив, ведет себя одинаково в обоих условиях, поскольку он никогда не зависит от испарения воздуха в помещении.

Для цехов с сухим воздухом мобильные испарительные установки с ЕС-двигателями максимально приближены к настоящему кондиционированию воздуха без хладагента, и их можно перемещать из отсека в отсек по мере смены работы. Для влажных прибрежных зон следует принять решение о притоке воздуха и вытяжной вентиляции, а охлаждение следует использовать только в критических помещениях.

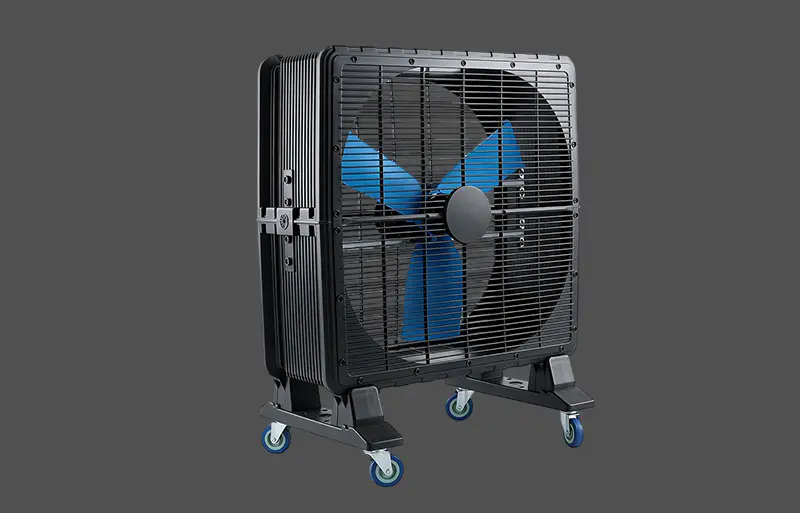

Мобильный промышленный испарительный воздухоохладитель с ЕС-двигателем Производительность 10 000 м³/ч благодаря лопасти шириной 650 мм и ЕС-двигателю, с 7-скоростным управлением и роликами для охлаждения между отсеками в мастерских. Посмотреть продукт →

Две детали конструкции отличают хороший испарительный блок от посредственного: площадь подушки относительно воздушного потока и то, сохраняет ли двигатель свою скорость при нагрузке подушки пылью и минеральными отложениями. Увеличенная подушечка при более низкой скорости потока более эффективно насыщает воздух, а EC-двигатель со стабильной скоростью поддерживает постоянную подачу в течение всего сезона использования.

Контрольный список размеров: девять чисел, которые нужно собрать перед покупкой

Покупатели, которые собирают эти девять цифр, прежде чем связаться с поставщиком, редко оказываются неподходящим вентилятором.

1. Длина, ширина и высота помещения в свету, поэтому объем можно рассчитать в кубических метрах.
2. Характер занятости, включая то, стоят ли люди в потоке воздуха или работают на стационарных скамейках.
3. Внутренние источники тепла в киловаттах, включая прессы, печи, сварочные агрегаты и осветительную нагрузку.
4. Целевое количество воздухообменов в час для данного уровня активности, обычно от 10 до 30 для занятых рабочих зон.
5. Диапазон относительной влажности в течение года, который определяет целесообразность испарительного охлаждения.
6. Доступный источник питания, однофазный или трехфазный, а также допустим ли привод с регулируемой скоростью.
7. Потолок шума в дБ(А) на ближайшем рабочем месте, измеренный или оцененный.
8. Ограничения при монтаже, такие как толщина стены, конструкция потолка, расстояние между фермами и зазор для вилочного погрузчика.
9. Рабочий цикл в часах в сутки и днях в году, определяющий требуемый срок службы двигателя и класс подшипника.

Передайте эти девять ответов любому компетентному поставщику вентиляторов, и выбор сразу же сократится до двух или трех кандидатов. Пропустите их, и разговор превратится в серию догадок, которая обычно заканчивается громадным напольным вентилятором и неудовлетворенным менеджером объекта.

Правила размещения и установки, от которых зависит результат

Два одинаковых вентилятора, установленные на расстоянии двух метров друг от друга в разных местах, могут обеспечить уровень комфорта, отличающийся на целый размер вентилятора. Положение определяет, достигнет ли воздух людей, закоротится ли он обратно на впускное отверстие и перегреется ли двигатель.

• Расположите вентилятор так, чтобы его струя воздуха охватывала рабочую зону на уровне тела, а не над головой.
• Обеспечьте свободное пространство перед водозабором не менее 1,5–2 м, чтобы избежать турбулентности и шума.
• Вытяжные вентиляторы должны тянуть воздух по помещению, а не нагнетать его, чтобы тепло и дым покинули здание.
• Обеспечьте путь подпиточного воздуха, занимающий не менее 80 процентов площади вытяжки, иначе вентилятор остановится из-за отрицательного давления.
• Избегайте установки настенного вентилятора, в котором выходящий воздух сразу же втягивается обратно через ближайшее окно.
• В длинных залах расположите два или три вентилятора последовательно вдоль прохода, а не один большой вентилятор на одном конце.
• Не допускайте попадания на двигатели прямого теплового излучения от печей и печей или соответственно уменьшите класс изоляции и смазку подшипников.
• Используйте гибкие крепления или резиновые прокладки, чтобы вибрация конструкции могла передаваться на легкую крышу.

Приложения для извлечения наиболее чувствительны к качеству установки. Настенный вентилятор, предназначенный для удаления дыма, должен преодолевать статическое давление от жалюзи, воздуховодов и грязных решеток, и эту нагрузку полностью несет двигатель. Агрегаты, построенные с промышленные двигатели вытяжных вентиляторов рассчитанные на длительную работу и оснащенные тепловой защитой, выдерживают эти условия гораздо лучше, чем агрегаты общего назначения, заимствованные из бытовой конструкции.

Шум, вибрация и качество подшипников

Шум является наиболее распространенной причиной отключения функциональной установки. Он возникает из трех источников, с которыми необходимо обращаться отдельно: шум кончиков лопастей, электромагнитный шум двигателя и вибрация подшипников или конструкции.

Уровень баланса здесь является определяющим фактором. Ротор вентилятора, сбалансированный до минимального остаточного дисбаланса, будет работать плавно при 1400 об/мин и прослужит долгие годы. Тот же ротор с меньшим допуском балансировки передает вибрацию на подшипники, кронштейны и панели крыши, а возникающий в результате износ проявляется в первую очередь в виде шума, измеренного на расстоянии 3 м.

Влажность, источники тепла и сезонные рабочие циклы

Летнее охлаждение является очевидным рабочим циклом, но промышленные вентиляторы часто выбирают для круглогодичной вентиляции, и это меняет характеристики двигателя. Конденсат внутри корпуса двигателя во время весенних и осенних перепадов температуры разрушает сопротивление изоляции и смазку подшипников. Полностью закрытые водонепроницаемые двигатели со степенью защиты IP55 или выше являются правильным решением для прачечных, предприятий пищевой промышленности, автомоек и прибрежных объектов.

Плотность источника тепла также меняет баланс. Помещение с установленным оборудованием мощностью 30 кВт требует настоящего вытяжного воздушного потока, а не рециркуляции, поскольку вентилятор, который только перемешивает воздух, в конечном итоге доставит более горячий воздух обратно к людям, которые нуждаются в помощи. Как правило, на каждый киловатт внутренней тепловой нагрузки требуется примерно 300 м3/ч наружного воздуха, чтобы поддерживать температуру в помещении в пределах нескольких градусов от температуры окружающей среды в умеренных условиях.

Электропитание, контроль скорости и электрическая защита

Однофазное напряжение от 220 до 240 В при частоте 50 или 60 Гц подходит для большинства портативных и настенных промышленных вентиляторов, а конструкции с конденсаторным питанием обеспечивают надежный пусковой момент при стандартной бытовой сети. Трехфазное питание мощностью выше 1,5 кВт гораздо более целесообразно для стационарных установок, поскольку двигатель меньше, холоднее и его легче защитить.

Контроль скорости заслуживает внимания до покупки, а не после. Двигатели PSC с регулируемой скоростью имеют две или три фиксированные точки, и их нельзя регулировать на симисторном контроллере без перегрева. ЕС-двигатели принимают сигнал 0–10 В и поддерживают выбранную скорость под нагрузкой. Трехфазные двигатели работают лучше всего, если соответствующий преобразователь частоты настроен на правильную кривую U/f. Тепловая защита, будь то встроенная тепловая связь или внешнее реле перегрузки, должна рассматриваться как обязательная для любого вентилятора, работающего без присмотра.

Интервал технического обслуживания и ожидаемый срок службы двигателя

Правильно подобранный вентилятор должен проработать от 20 000 до 40 000 часов до первого обслуживания подшипника, что при односменной работе составляет от восьми до пятнадцати лет. Этот срок службы почти полностью зависит от трех вещей: смазки подшипников, чистоты лезвия и температуры обмотки.

• Смазывайте подшипники скольжения или шарикоподшипники каждые 2000–3000 часов работы, если это позволяет конструкция.
• В пыльных помещениях очищайте лезвия и защитные приспособления ежеквартально, так как слой пыли толщиной 1 мм может заметно сократить поток воздуха.
• Ежегодно проверяйте емкость конденсаторов на двигателях PSC; дрейфующий конденсатор снижает крутящий момент и увеличивает температуру двигателя.
• Измеряйте сопротивление изоляции раз в год и проверяйте все, что ниже 1 МОм.
• Запишите уровень звука в фиксированной точке, поскольку повышение на 3 дБ(А) обычно сигнализирует о проблеме с подшипником, которую следует устранить как можно раньше.

Двигатели нашего собственного производства проходят одну и ту же процедуру: намотку, лакирование, балансировку и окончательные нагрузочные испытания каждого агрегата перед упаковкой. Это наименее привлекательная часть производства вентиляторов, от которой зависит, будет ли клиент удовлетворен пятым летом использования.

Часто задаваемые вопросы

Снижает ли промышленный вентилятор фактическую температуру в помещении?

Не сам по себе в закрытой комнате. Он охлаждает людей за счет конвекции и испарения пота. Температура в помещении падает только тогда, когда вентилятор выбрасывает теплый воздух и заменяет его наружным воздухом или когда испарительный охладитель добавляет испарение воды в воздушный поток.

Какой поток воздуха мне нужен для комнаты?

Умножьте объем помещения в кубических метрах на целевой объем воздухообмена в час. Для офиса или мастерской объемом 105 м3 при 20 сменах воздуха требуется около 2100 м3/ч, что с комфортом может обеспечить один осевой вентилятор диаметром от 450 до 600 мм.

Дешевле ли эксплуатировать промышленный вентилятор, чем кондиционер?

Да, с большим отрывом. Вентилятор мощностью 1,1 кВт, работающий десять часов, потребляет около 11 кВтч. Для сопоставимой площади с кондиционированием воздуха обычно потребуется три или более агрегатов холодопроизводительностью 3,5 кВт, а общая входная мощность будет в несколько раз выше для той же площади.

Может ли промышленный вентилятор полностью заменить кондиционер?

В мастерских, складах и полуоткрытых производственных помещениях обычно да. В помещениях, где требуется контролируемая температура, влажность или фильтрация, например, при сборке электроники или упаковке фармацевтических препаратов, нет. Эти помещения нуждаются в механическом охлаждении независимо от того, сколько воздуха движется.

Будет ли работать промышленный вентилятор в закрытом помещении без окон?

Это охладит людей, но помещение будет медленно нагреваться из-за потерь двигателя и тепла, находящегося в помещении. Добавление дверной решетки, настенных жалюзи или канального вытяжного канала превращает один и тот же вентилятор в эффективное вентиляционное устройство и обеспечивает измеримое падение температуры.

Почему мой вентилятор нагревается после часа бега?

Потому что он рециркулирует собственное тепло плюс внутреннюю тепловую нагрузку помещения. Воздушная струя не изменилась по скорости, но стала выше по температуре. Обеспечение выхлопного тракта, занимающего не менее 80 процентов площади впуска, обычно устраняет проблему.

Какой размер промышленного вентилятора подойдет для помещения площадью 30 м2?

При потолке 3 м объём около 90 м3. При 20 воздухообменах в час вам потребуется примерно 1800 м3/ч. Высокоскоростной напольный или настенный вентилятор диаметром 450 мм легко справится с этой задачей, а агрегат диаметром 600 мм обеспечит резерв мощности на случай жарких дней.

Работают ли промышленные вентиляторы во влажном климате?

Да и лучше испарительных охладителей, поскольку их производительность не зависит от испарения в воздух помещения. Во влажных условиях правильная стратегия — движение воздуха на уровне пассажиров и принудительная вытяжка для удаления тепла и влаги из источника.

Подбор вентилятора в комнату: что указать и как заказать

Полезная спецификация промышленного вентилятора содержит шесть строк: расход воздуха в м3/ч при свободном воздухе и при фактическом статическом давлении, тип двигателя и номинальная потребляемая мощность, напряжение и частота питания, класс защиты и класс изоляции, уровень шума в дБ(А) на указанном расстоянии и способ монтажа. Поставщики, которые могут предложить все шесть, обычно создают продукт самостоятельно.

Осевые вентиляторы для общего охлаждения помещений, настенные вытяжные устройства для отвода дыма и тепла, канальные центробежные вентиляторы для скрытой вентиляции и большие тихоходные потолочные вентиляторы для больших объемов составляют практичный ассортимент. Правильный выбор следует непосредственно из девяти приведенных выше цифр размеров, а не из размера вентилятора, оказавшегося на акции.

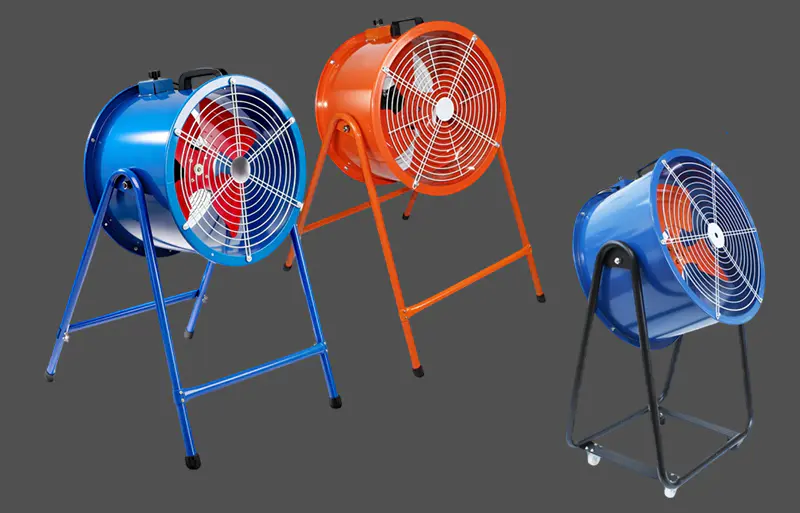

Осевой вентилятор на стойке для промышленного охлаждения Обеспечивает направленный поток воздуха от 3000 до 24 500 м³/ч с регулировкой наклона и опциональным бесступенчатым регулированием скорости для мастерских и больших открытых пространств. Посмотреть продукт →
